概述
YQSH系列潛海水三相異步電動機為充水密封型三相異步電動機，是在引進德國里茨公司技術基礎上研發的新產品，主要用于海上平臺驅動潛水泵提取海水、有腐蝕的液體介質、也可以在含氯離子較多的水質中使用。電動機的導軸承、止推軸承等重要零部件均采用了新型結構和新材料，在密封和防腐方面都采用了一系列特殊設計，具有機構簡單、運行可靠、使用壽命長、維修方便、力能指標高等優點。
型號說明

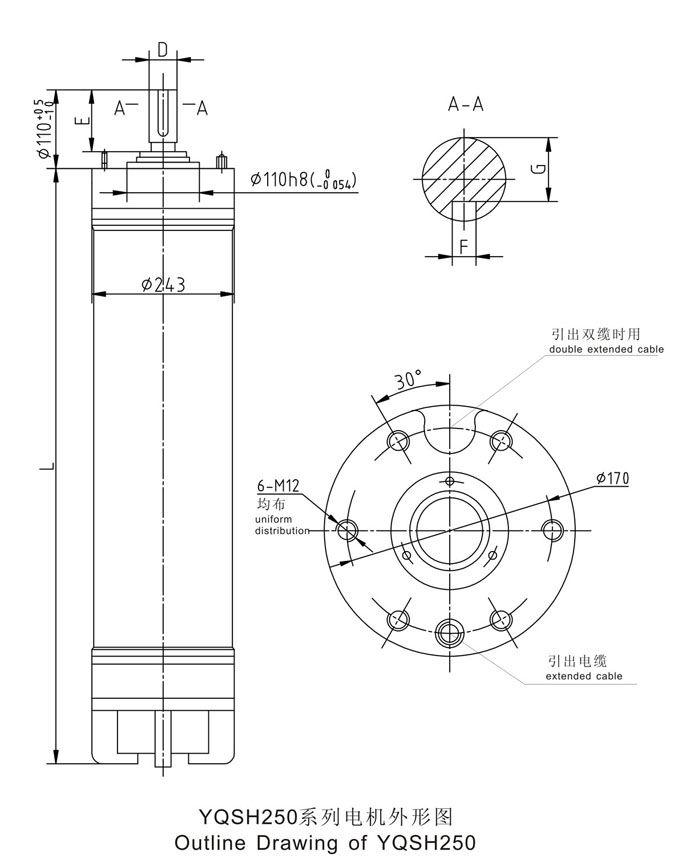

電動機機座號與適用井徑對應表 機座號 | 150 | 200 | 250 | 300 | 400 | 井徑 | 150 | 200 | 250 | 300 | 400 |
電動機機座號與電動機承受******向下推力對應表
機座號 | 150 | 200 | 250 | 300 | 400 | 向下推力（KN） | 11 | 18 | 25 | 36 | 36 |
注：高推力型軸承需特殊訂貨，采用高推力型軸承的電機性能由用戶與制造廠協議。適用條件
1、電動機應完全潛入水中立式（或臥式適用），其潛入深度不大于70m,最低位置距海底不少于5m。
2、介質水溫不高于30℃。
3、水中固體雜質含量（重量比）不超過0.5%。
4、介質水中不含腐蝕性物質，PH值在7.9-8.6范圍內。
5、電機運行時內部應充滿潔凈的清水（可加防凍液）。
6、功率范圍： 11.2kw—180kw（2級轉速） 33kw---620kw（4級轉速）
適用場合：水井 6”、8” 、10”、12”、16” 或水池、水坑中。 設備特點
★ 電機防護等級：IPX8，絕緣等級為F；
★ 采用德國引進技術，具有結構簡單、運行可靠、使用壽命長、維修方便、力能指標高等優點
★ YQSH系列井用潛水三項異步電動機為濕式充水密封性結構
★ 不銹鋼304材質（特殊材質316、316L、3861錫青銅須定制）
★ 耐腐蝕，硬度大
★ 電動機運行性能穩定噪音極小

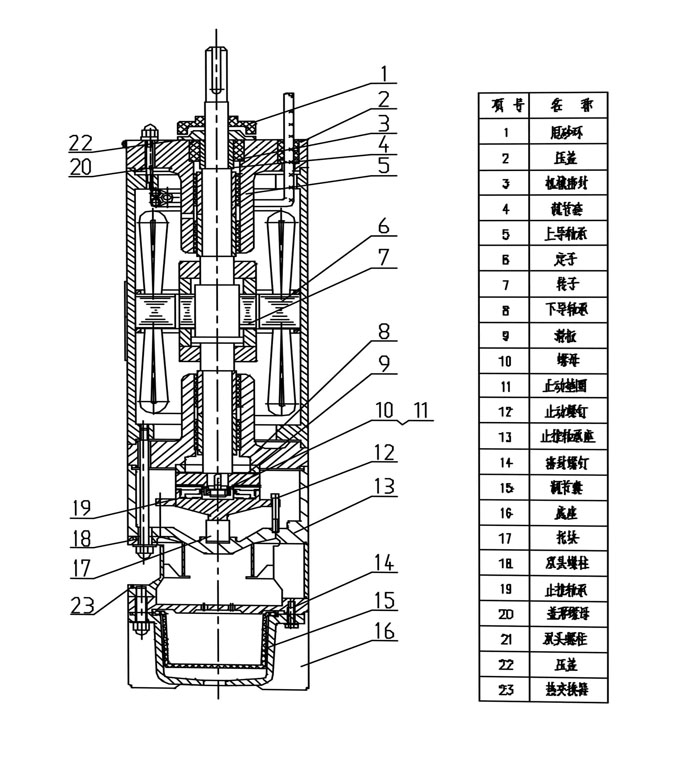

★ 用戶需要時可以臥式使用（但壽命是立式的60%） 電動機結構 1、 潛水電機由定子、轉子、上下導軸承、下連接法蘭、底座、軸伸密封裝置等組成。
2、 潛水電機各止口連接處采用密封圈密封；軸伸密封根據水質含砂量多少，選擇不同方式的密封裝置。（含砂量大于0.01%時采用橡膠骨架油封；含砂量大于0.01-0.5%時采用機械密封）
3、 電動機下部裝有橡膠調節囊，其作用為當電機內部熱脹冷縮時及電機外部水位高低變化時，用以平衡電機內腔與水的壓力。
4、 電動機定子繞組采用耐水絕緣線，有良好的絕緣能力，繞組線與耐水JHS型電纜連接。
5、 潛水電機上、下導軸承座內裝有軸瓦，轉子下部裝有止推軸承。止推軸承由上、下止推軸承及滑板組成，用于承擔軸向力。 技術支持
1、保證電機的引出電纜處端電壓為380（1±5%）V，頻率為50(1±1%)HZ同步轉速3000r/min。
YQSHD系列潛水電動機工作的額定電壓為460，三相交流為60HZ，同步轉速3600r/min。
2、電機的******運行電流不得大于銘牌上的標定值（即額定電流，配套廠家和用戶在選用和調試潛水電泵機組的電源控制設備時，應特別注意）；
3、電機應選用合適的控制方式（可實現電機的過載、欠壓、斷相運行的保護并可根據水位自動控制電泵的起停）；
4、電機為連續工作制（S1）。兩次起動時間間隔不得小于10分鐘；
5、電機應可豎直使用，也可臥式使用（須特殊訂制）；
6、用于水池或超過規定的井徑中時應加裝散熱器，使電機表面的水流速度達到0.5-1m/s,以保證電機良好的散熱。散熱器應將電動機和第一，二級泵包括在內。 注：當環境水或電網電壓、頻率不符合上述規定時，用戶可以提出要求，本公司提供訂制適用產品。
|
